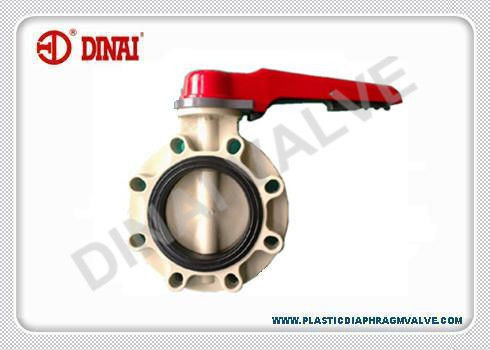

Type manuel de gaufrette de vanne papillon et poignée thermoplastiques de vitesse, 1.0Mpa, 1" ~24", UPVC, CPVC, PVDF, pp, PPH fabriqué

CARACTÉRISTIQUES
• Tailles de 1" à 24".
• Corps de PP-GF, CPVC, UPVC, PVDF, RPP, disque de PPH
• Siège d'EPDM/FPM.
• la température fonctionnante de -10℃ à 95℃.
• barre de la pression d'utilisation PN10.
• Résistance d'écoulement minimum.
• ANSI#16.5, JIS10K, connexion de gaufrette DIN.

DOMAINE D'APPLICATION

• ligne sifflante de décapage à l'acide
• transport de galvanoplastie de liquide.
• acide pharmaceutique et transport d'usine.
• pétrole et gaz industriels.
• moulin de textile, ligne sifflante acide d'usine en cuir.
• usine d'extraction, usine de métallurgie, ligne sifflante liquide de déchets d'usine d'engrais.
• ligne sifflante de traitement de l'eau de semi-conducteur.
• ligne sifflante de traitement des eaux usées
• ligne sifflante industrielle d'eau salée de nourriture
• usine de chlore

									NON.	NOM DE PARTIE		Quantité	MATÉRIEL
									1	Chapeau		1	Pp
									2	Boulon		1	Acier inoxydable
									3	Joint circulaire		1	EPDM FPM
									4	plat de verrouillage		1	Pp
									5	Vis		4	Acier inoxydable
									6	Vis		4	Acier inoxydable
									7	Joint circulaire		2	EPDM FPM
									8	Disque		1	UPVC CPVC PVDF PP
									9	Tige		1	SS304
									10	Seat		1	EPDM FPM
									11	Corps		1	UPVC CPVC PVDF PP
									12	Levier de main		1	Pp
									13	Ressort		1	Acier
									14	Pin		1	Pp
									15	Poignée		1	ABS
Taille de Norminal	D1			d	L	H1	H2	H3	A	n	Φh	Weight/kg
DN (pouce)	DIN	Norme ANSI	JIS									UPVC	CPVC	PVDF	Pp
40 (1-1/2 »)	110	99	105	45	39	75	100	56	220	4	18	1,3	1,4	1,5	1,2
50 (2")	125	120	120	56	42	83	110	56	220	4	18	1,4	1,5	1,6	1,3
65 (2-1/2 »)	145	140	140	69	46	93	120	56	220	4	18	1,5	1,6	1,7	1,4
80 (3")	160	152	150	77	46	106	135	56	250	8	18	1,9	2,0	2,1	1,8
100 (4")	180	190	175	102	56	119	150	56	250	8	18	2,3	2,4	2,5	2,1
125 (5")	210	216	210	129	66	132	168	69	320	8	18	4,1	4,2	4,3	3,9
150 (6")	240	240	240	150	71	143	183	69	320	8	22	4,8	5,0	5,2	4,4
200 (8")	295	298	290	195	87	170	214	69	400	8	22	8,0	8,4	9,0	7,3

										NON.	NOM DE PARTIE		Quantité	MATÉRIEL
										1	Roue de main		1	Fonte
										2	Boîte de vitesse		1	Acier de fonte
										3	Boulon et écrou		4	Acier
										4	Joint de tige		2	EPDM FPM
										5	Seat		1	EPDM FPM
										6	Tige		1	Acier inoxydable
										7	Disque		1	UPVC CPVC PVDF PP
										8	Corps		1	PVDF PP
Taille de Norminal	D1			D1	d	A1	A2	L	H1	H2	n	Φh	Weight/kg
DN (pouce)	DIN	Norme ANSI	JIS										UPVC	CPVC	PVDF	Pp
125 (5")	210	216	210	250	131	190	100	70	125	256	8	18	7,5	7,8	8,0	7,0
150 (6")	240	240	240	285	153	190	100	74	143	269	8	22	8,0	8,4	8,5	7,5
200 (8")	295	298	290	340	204	245	110	87	170	303	8	22	16,0	16,8	18,0	15,0
250 (10")	350	362	355	395	255	245	110	114	198	333	12	22	20,0	21,5	23,0	18,5
300 (12")	400		400	445	307	245	125	114	223	363	12	22	28,0	30,0	32,0	26,0
350 (14")	460			505	358	210	125	127	253	393	16	22	32,0	34,5	37,0	30,0
400 (16")	515			580	389	210	130	140	290	458	16	26	42,0	45,0	48,0	39,0
450 (18")	565		565	615	446	280	130	152	308	478	20	26	60,0	64,0	68,0	56,0
500 (20")	620		620	670	494	280	150	152	235	508	20	26	85	90	95	80
600 (24")	725			780	590	280	150	178	390	573	20	30	120	125	130	114
