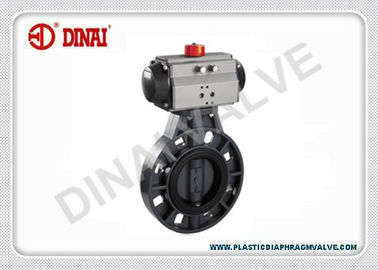

Opération en plastique PN1.0Mpa JIS/DIN/norme ANSI d'actionneur pneumatique de vanne papillon de PVDF
Description :
La vanne papillon de PVDF est faite par le matériel de PVDF, le matériel du corps et le disque est pvdf, tige est 304 acier inoxydable, siège
le matériel est EPDM ou FRM. Grandeur la classe de 1" (D32mm) à 24" (D630mm) ; la valve peut être actionnée à la main lèvent à l'aide d'un levier, ver-vitesse, déclencheur électrique et actionneur pneumatique.
Rivalisez avec la vanne papillon de pp, la vanne papillon de PVDF a une meilleure représentation mécanique, la propriété thermique.
Applications :
La vanne papillon de PVDF est très utilisée pour le système d'approvisionnement en eau, système électrique, construction, réseau d'égouts, système de saumure,
le système de gaz naturel, usine chimique, usine de papier, usine d'électroplaquage, usine de brassage, exploitation, agriculture, traitement des eaux usées, jointoyant pour la bobine extrait, etc.
Caractéristiques :
Taille |
D1 |
D2 |
D3 |
L1 |
L |
H1 |
H2 |
n-Φ |
Kg/set |
1" (D32mm) |
35 |
85 |
135 |
200 |
35 |
90 |
70 |
4-14 |
4,2 |
1-1/4 » (D40mm) |
35 |
100 |
135 |
200 |
35 |
90 |
70 |
4-18 |
4,2 |
1-1/2 » (D50mm) |
47 |
110 |
150 |
200 |
39 |
100 |
70 |
4-18 |
4,2 |
2" (D63mm) |
56 |
125 |
160 |
220 |
40 |
105 |
70 |
4-18 |
4,3 |
2-1/2 » (D75mm) |
71 |
145 |
185 |
220 |
46 |
105 |
70 |
4-18 |
4,4 |
3" (D90mm) |
85 |
160 |
195 |
280 |
46 |
123 |
85 |
8-18 |
4,8 |
4" (D110mm) |
105 |
180 |
215 |
280 |
54 |
123 |
85 |
8-18 |
5,1 |
5" (D140mm) |
131 |
210 |
250 |
300 |
70 |
150 |
93 |
8-18 |
7 |
6" (D160mm) |
153 |
240 |
285 |
300 |
74 |
176 |
93 |
8-22 |
7,5 |
8" (D225mm) |
204 |
295 |
340 |
245 |
87 |
210 |
93 |
8-22 |
14 |
10" (D280mm) |
255 |
350 |
395 |
245 |
114 |
240 |
93 |
12-22 |
17 |
12" (D315mm) |
307 |
400 |
445 |
245 |
114 |
270 |
93 |
12-22 |
21 |
14" (D355mm) |
358 |
460 |
505 |
210 |
127 |
300 |
93 |
16-22 |
26 |
16" (D400mm) |
389 |
515 |
580 |
210 |
140 |
350 |
108 |
16-22 |
33 |
18" (D450mm) |
446 |
565 |
615 |
280 |
152 |
370 |
108 |
20-26 |
50 |
20" (D500mm) |
494 |
620 |
670 |
280 |
152 |
400 |
108 |
20-26 |
70 |
24" (D600mm) |
590 |
725 |
780 |
280 |
178 |
465 |
108 |
20-30 |
100 |
Spécifications de vanne papillon de PVDF |
||
Opération |
Pneumatique |
|
Pression d'utilisation |
1.0Mpa |
|
Pression d'utilisation |
-40℃~140℃ |
|
Standard |
DIN/ANSI/JIS/BS |
|
1 |
Déclencheur |
Alliage en acier/d'aluminium |
2 |
Corps |
RPP/PVDF |
3 |
Seat |
EPDM/FPM |
4 |
Tige |
Acier inoxydable |
5 |
Disque |
PVDF |
