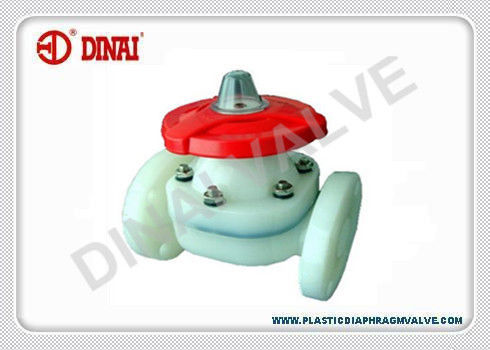

Déclencheur en plastique de soupape à diaphragme de PVC de décompression, acier inoxydable
Les soupapes à diaphragme offrent beaucoup de combinaisons des matériaux de corps et des matériaux élastomères de diaphragme. La conception de valve est abrasion-résistante et non-obstruer. Quand le diaphragme, qui est relié à la tige de la valve par un compresseur, est tiré à partir du fond du corps de valve ou du déversoir, le chemin du fluide a un écoulement régulier et profilé. Les boues à la basse pression qui obstruerait normalement la plupart des autres conceptions de valve facilement traversent une soupape à diaphragme. La valve a une conception de dessus-entrée, permettant l'entretien intégré ; il convient à l'étranglement et au service "Marche/Arrêt" dans les applications s'étendant du traitement de l'eau aux processus chimiques d'abrasion. Des soupapes à diaphragme sont actionnées manuellement, électriquement, ou d'une manière pneumatique.
PVDF est abréviation le poly fluorure de vinylidène, il a l'excellente stabilité chimique, l'excellente résistance chimique, et l'excellente stabilité thermique. Il peut être longtemps actionné sous la température à partir de -62℃ à 150℃.Furthermore, il est l'un des matériaux d'isolation parfaits avec une constante diélectrique élevée, qui peut résister à tous les médias comme le sel acide, alcalin, l'arène, l'halogène et ainsi de suite excepté l'acide chlorhydrique et le dissolvant fort. Il apprécie également les mérites comme aucune flamme, cassant la résistance, la résistance à l'usure et le bon individu lubrifiant la propriété.
Caractéristiques :
• Tailles de 1/2 » à 10".
• Corps de PVDF, capot de PP-GF/PVDF
• Diaphragme de PTFE, coussin d'EPDM.
• la température fonctionnante de -30℃ à 140℃.
• barre de la pression d'utilisation PN10.
• type de déversoir.
• Norme ANSI, JIS, connexion de bride DIN
Marque : VALVE DE DINAI
Domaine d'application :
• ligne sifflante de décapage à l'acide
• transport de galvanoplastie de liquide.
• acide pharmaceutique et transport d'usine.
• pétrole et gaz industriels.
• moulin de textile, ligne sifflante acide d'usine en cuir.
• usine d'extraction, usine de métallurgie, ligne sifflante liquide de déchets d'usine d'engrais.
• ligne sifflante de traitement de l'eau de semi-conducteur.
• ligne sifflante de traitement des eaux usées
• ligne sifflante industrielle d'eau salée de nourriture
• usine de chlore
NON. | NOM DE PARTIE | Quantité | MATÉRIEL | ||||||||||
1 | Placez l'écrou | 2 | Acier | ||||||||||
2 | Tige | 1 | Acier | ||||||||||
3 | Garniture | 1 | Pp | ||||||||||
4 | Pin | 1 | Acier | ||||||||||
5 | Compresseur | 1 | Fonte/nylon | ||||||||||
6 | Vis | 1 | Acier | ||||||||||
7 | Garniture | 2 | Acier | ||||||||||
8 | Diaphragme | 1 | PTFE+EPDM | ||||||||||
9 | Corps | 1 | UPVC CPVC PVDF PP | ||||||||||
10 | Couverture | 1 | PC | ||||||||||
11 | Chapeau | 1 | Pp | ||||||||||
12 | Roue de main | 1 | ABS | ||||||||||
13 | Mamelon de graisse | 1 | Cuivre | ||||||||||
14 | Capot | 1 | UPVC CPVC PVDF PP | ||||||||||
15 | Boulon et écrou | 8 | Acier | ||||||||||
Taille de Norminal | D1 | D | L | H | T | n | ΦD1 | Weight/kg | |||||
DN (pouce) | DIN | Norme ANSI | JIS | UPVC | CPVC | PVDF | Pp | ||||||
15 (1/2 ») | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1,0 | 1,0 | 1,2 | 0,8 |
20 (3/4") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1,3 | 1,3 | 1,6 | 0,9 |
25 (1") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1,5 | 1,6 | 1,8 | 1,0 |
32 (1-1/4 ») | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2,0 | 2,1 | 2,4 | 1,3 |
40 (1-1/2 ») | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2,5 | 2,7 | 3,0 | 1,8 |
50 (2") | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3,2 | 3,4 | 3,9 | 2,5 |
65 (2-1/2 ») | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6,2 | 6,4 | 7,8 | 5,0 |
80 (3") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7,5 | 7,8 | 8,9 | 6,1 |
100 (4") | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12,6 | 13,0 | 15,0 | 9,7 |
125 (5") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17,6 | 18,0 | 21,0 | 13,5 |
150 (6") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31,0 | 32,0 | 37,0 | 25,0 |
200 (8") | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47,0 | 49,0 | 56,0 | 36,5 |
250 (10") | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60,0 | 63,0 | 96,0 | 50,0 |
