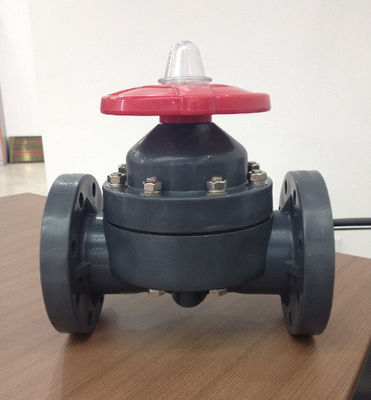

Haute soupape à diaphragme sanitaire de la performance UPVC, soupape de sûreté de diaphragme de 5" 6" 8 pouces
Les soupapes à diaphragme offrent beaucoup de combinaisons des matériaux de corps et des matériaux élastomères de diaphragme. La conception de valve est abrasion-résistante et non-obstruer. Quand le diaphragme, qui est relié à la tige de la valve par un compresseur, est tiré à partir du fond du corps de valve ou du déversoir, le chemin du fluide a un écoulement régulier et profilé. Les boues à la basse pression qui obstruerait normalement la plupart des autres conceptions de valve facilement traversent une soupape à diaphragme. La valve a une conception de dessus-entrée, permettant l'entretien intégré ; il convient à l'étranglement et au service "Marche/Arrêt" dans les applications s'étendant du traitement de l'eau aux processus chimiques d'abrasion. Des soupapes à diaphragme sont actionnées manuellement, électriquement, ou d'une manière pneumatique.
Le polychlorure de vinyle unplastizised offre le meilleur rendement-coût pour beaucoup d'applications. PVC-U est également un matériel universel. Il est dans la bonne propriété de la propriété anti-corrosive et mécanique, lumière, facile à installer. La résine de PVC mélangée avec différentes aides peut résulter différents matériaux de PVC de propriétés pour beaucoup d'applications, aujourd'hui il agit en tant que matière plastique importante pour le système sifflant industriel.
Caractéristiques :
• Tailles de 5" à 10".
• Corps d'UPVC, capot de PP-GF/UPVC
• Diaphragme de PTFE, coussin d'EPDM.
• la température fonctionnante de -10℃ à 75℃.
• barre de la pression d'utilisation PN10.
• type de déversoir.
• Norme ANSI, JIS, connexion de bride DIN
Marque : VALVE DE DINAI
Domaine d'application :
• approvisionnement en eau
• élém. élect.
• eaux souterraines.
• saumure.
• gaz naturel.
• usine d'extraction, usine de métallurgie, ligne sifflante liquide de déchets d'usine d'engrais.
• usine chimique
• ligne sifflante de traitement des eaux usées
• ligne sifflante industrielle d'eau salée de nourriture
• usine de chlore
NON. | NOM DE PARTIE | Quantité | MATÉRIEL | ||||||||||
1 | Placez l'écrou | 2 | Acier | ||||||||||
2 | Tige | 1 | Acier | ||||||||||
3 | Garniture | 1 | Pp | ||||||||||
4 | Pin | 1 | Acier | ||||||||||
5 | Compresseur | 1 | Fonte/nylon | ||||||||||
6 | Vis | 1 | Acier | ||||||||||
7 | Garniture | 2 | Acier | ||||||||||
8 | Diaphragme | 1 | PTFE+EPDM | ||||||||||
9 | Corps | 1 | UPVC CPVC PVDF PP | ||||||||||
10 | Couverture | 1 | PC | ||||||||||
11 | Chapeau | 1 | Pp | ||||||||||
12 | Roue de main | 1 | ABS | ||||||||||
13 | Mamelon de graisse | 1 | Cuivre | ||||||||||
14 | Capot | 1 | UPVC CPVC PVDF PP | ||||||||||
15 | Boulon et écrou | 8 | Acier | ||||||||||
Taille de Norminal | D1 | D | L | H | T | n | ΦD1 | Weight/kg | |||||
DN (pouce) | DIN | Norme ANSI | JIS | UPVC | CPVC | PVDF | Pp | ||||||
15 (1/2 ») | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1,0 | 1,0 | 1,2 | 0,8 |
20 (3/4") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1,3 | 1,3 | 1,6 | 0,9 |
25 (1") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1,5 | 1,6 | 1,8 | 1,0 |
32 (1-1/4 ») | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2,0 | 2,1 | 2,4 | 1,3 |
40 (1-1/2 ») | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2,5 | 2,7 | 3,0 | 1,8 |
50 (2") | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3,2 | 3,4 | 3,9 | 2,5 |
65 (2-1/2 ») | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6,2 | 6,4 | 7,8 | 5,0 |
80 (3") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7,5 | 7,8 | 8,9 | 6,1 |
100 (4") | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12,6 | 13,0 | 15,0 | 9,7 |
125 (5") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17,6 | 18,0 | 21,0 | 13,5 |
150 (6") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31,0 | 32,0 | 37,0 | 25,0 |
200 (8") | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47,0 | 49,0 | 56,0 | 36,5 |
250 (10") | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60,0 | 63,0 | 96,0 | 50,0 |
