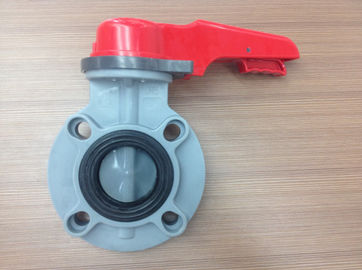

Connexion en plastique 1" ~24" de gaufrette de vanne papillon d'UPVC/PVC actionneur pneumatique DIN/ANSI/JIS
Description :
La vanne papillon d'UPVC est tout le plastique fait, le matériel du corps et le disque est UPVC,
la tige est 304 acier inoxydable, matériau du siège est
EPDM ou FRM. Grandeur la classe de 1" (D32mm) à 24" (D630mm) ; la valve peut être actionnée à la main lèvent à l'aide d'un levier, ver-vitesse, déclencheur électrique et actionneur pneumatique.
Rivalisez avec la vanne papillon matérielle en métal, la vanne papillon d'UPVC a une meilleure représentation anticorrosive, une meilleure représentation anti-vieillissement, un meilleur allumeur dans le poids, et plus facile à installer.
Le matériel d'UPVC de la vanne papillon est vert et atoxique, il répond aux normes d'eau potable.
Applications :
La vanne papillon d'UPVC est très utilisée pour le système d'approvisionnement en eau, système électrique,
construction, réseau d'égouts, système de saumure,
système de gaz naturel, usine chimique, usine de papier, usine d'électroplaquage, usine de brassage,
l'exploitation, agriculture, traitement des eaux usées, jointoyant pour la bobine extrait, etc.
Caractéristiques :
Taille |
D1 |
D2 |
D3 |
L1 |
L |
H1 |
H2 |
n-Φ |
Kg/set |
1" (D32mm) |
35 |
85 |
135 |
200 |
35 |
90 |
70 |
4-14 |
4,3 |
1-1/4 » (D40mm) |
35 |
100 |
135 |
200 |
35 |
90 |
70 |
4-18 |
4,4 |
1-1/2 » (D50mm) |
47 |
110 |
150 |
200 |
39 |
100 |
70 |
4-18 |
4,5 |
2" (D63mm) |
56 |
125 |
160 |
220 |
40 |
105 |
70 |
4-18 |
4,8 |
2-1/2 » (D75mm) |
71 |
145 |
185 |
220 |
46 |
105 |
70 |
4-18 |
5,3 |
3" (D90mm) |
85 |
160 |
195 |
280 |
46 |
123 |
85 |
8-18 |
7,2 |
4" (D110mm) |
105 |
180 |
215 |
280 |
54 |
123 |
85 |
8-18 |
7,9 |
5" (D140mm) |
131 |
210 |
250 |
300 |
70 |
150 |
93 |
8-18 |
15,8 |
6" (D160mm) |
153 |
240 |
285 |
300 |
74 |
176 |
93 |
8-22 |
4,8 |
8" (D225mm) |
204 |
295 |
340 |
245 |
87 |
210 |
93 |
8-22 |
15,8 |
10" (D280mm) |
255 |
350 |
395 |
245 |
114 |
240 |
93 |
12-22 |
19,5 |
12" (D315mm) |
307 |
400 |
445 |
245 |
114 |
270 |
93 |
12-22 |
25,5 |
14" (D355mm) |
358 |
460 |
505 |
210 |
127 |
300 |
93 |
16-22 |
30 |
16" (D400mm) |
389 |
515 |
580 |
210 |
140 |
350 |
108 |
16-22 |
38 |
18" (D450mm) |
446 |
565 |
615 |
280 |
152 |
370 |
108 |
20-26 |
56,5 |
20" (D500mm) |
494 |
620 |
670 |
280 |
152 |
400 |
108 |
20-26 |
79 |
24" (D600mm) |
590 |
725 |
780 |
280 |
178 |
465 |
108 |
20-30 |
111 |
Spécifications de vanne papillon d'UPVC/PVC |
||
Opération |
Pneumatique |
|
Pression d'utilisation |
1.0Mpa |
|
Pression d'utilisation |
-14℃~80℃ |
|
Standard |
DIN/ANSI/JIS/BS |
|
1 |
Déclencheur |
Alliage en acier/d'aluminium |
2 |
Corps |
UPVC/FRPP |
3 |
Seat |
EPDM/FPM |
4 |
Tige |
Acier inoxydable |
5 |
Disque |
UPVC |
