Vanne électromagnétique en plastique de soupape à diaphragme de manière de la décompression 3/de diaphragme

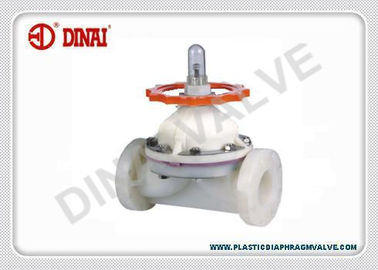

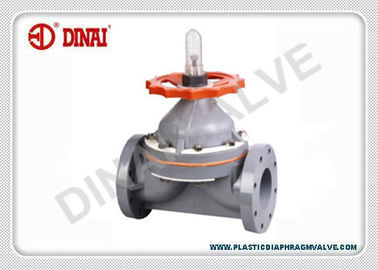

Soupape à diaphragme en plastique pour l'usine UPVC, CPVC, PVDF, soupape à diaphragme de chlore de PPH
la soupape à diaphragme en plastique devient plus très utilisée dans la protection contre la corrosion industrielle remplacent les soupapes à diaphragme en métal, car le plastique a la bonne propriété de la résistance à la corrosion, biens, dans le poids léger, facile à installer et réparer. nous offrons UPVC, CPVC, PVDF, PP-GF, matériaux de PPH pour l'option selon la condition de utilisation.
CARACTÉRISTIQUES
• Tailles de 1/2 » à 10".
• CPVC, UPVC, PVDF, PPH, matériel de corps de PPG
• Diaphragme de PTFE, coussin d'EPDM.
• la température fonctionnante de -30℃ à 140℃.
• pression d'utilisation PN1.0Mpa.
• type de déversoir.
• ANSI#16.5, JIS10K, connexion de bride DIN
Marque : VALVE DE DINAI
DOMAINE D'APPLICATION
• ligne sifflante de décapage à l'acide
• transport de galvanoplastie de liquide.
• acide pharmaceutique et transport d'usine.
• pétrole et gaz industriels.
• moulin de textile, ligne sifflante acide d'usine en cuir.
• usine d'extraction, usine de métallurgie, ligne sifflante liquide de déchets d'usine d'engrais.
• ligne sifflante de traitement de l'eau de semi-conducteur.
• ligne sifflante de traitement des eaux usées
• ligne sifflante industrielle d'eau salée de nourriture
• usine de chlore
• approvisionnement en eau
• élém. élect.
• eaux souterraines.
• saumure.
• gaz naturel.
NON. | NOM DE PARTIE | Quantité | MATÉRIEL | ||||||||||
1 | Placez l'écrou | 2 | Acier | ||||||||||
2 | Tige | 1 | Acier | ||||||||||
3 | Garniture | 1 | Pp | ||||||||||
4 | Pin | 1 | Acier | ||||||||||
5 | Compresseur | 1 | Fonte/nylon | ||||||||||
6 | Vis | 1 | Acier | ||||||||||
7 | Garniture | 2 | Acier | ||||||||||
8 | Diaphragme | 1 | PTFE+EPDM | ||||||||||
9 | Corps | 1 | UPVC CPVC PVDF PP | ||||||||||
10 | Couverture | 1 | PC | ||||||||||
11 | Chapeau | 1 | Pp | ||||||||||
12 | Roue de main | 1 | ABS | ||||||||||
13 | Mamelon de graisse | 1 | Cuivre | ||||||||||
14 | Capot | 1 | UPVC CPVC PVDF PP | ||||||||||
15 | Boulon et écrou | 8 | Acier | ||||||||||
Taille de Norminal | D1 | D | L | H | T | n | ΦD1 | Weight/kg | |||||
DN (pouce) | DIN | Norme ANSI | JIS | UPVC | CPVC | PVDF | Pp | ||||||
15 (1/2 ») | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1,0 | 1,0 | 1,2 | 0,8 |
20 (3/4") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1,3 | 1,3 | 1,6 | 0,9 |
25 (1") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1,5 | 1,6 | 1,8 | 1,0 |
32 (1-1/4 ») | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2,0 | 2,1 | 2,4 | 1,3 |
40 (1-1/2 ») | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2,5 | 2,7 | 3,0 | 1,8 |
50 (2") | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3,2 | 3,4 | 3,9 | 2,5 |
65 (2-1/2 ») | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6,2 | 6,4 | 7,8 | 5,0 |
80 (3") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7,5 | 7,8 | 8,9 | 6,1 |
100 (4") | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12,6 | 13,0 | 15,0 | 9,7 |
125 (5") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17,6 | 18,0 | 21,0 | 13,5 |
150 (6") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31,0 | 32,0 | 37,0 | 25,0 |
200 (8") | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47,0 | 49,0 | 56,0 | 36,5 |
250 (10") | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60,0 | 63,0 | 96,0 | 50,0 |
