Détails sur le produit:
Conditions de paiement et expédition:
|
modèle: | haute température, à haute pression | Code: | Appareils à pression |
---|---|---|---|
Matériau: | CS, 304,316L, 2205 | de surface: | polir |
Application: | Gaz | Estimation de filtration (μm): | 1-50mm |
Surligner: | boîtiers de crépine multi de cartouche,Logement de cartouche filtrante |

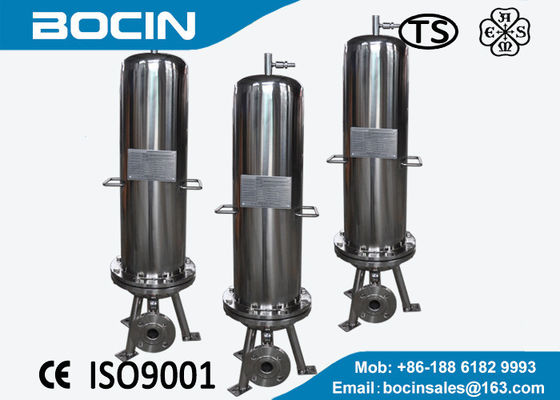

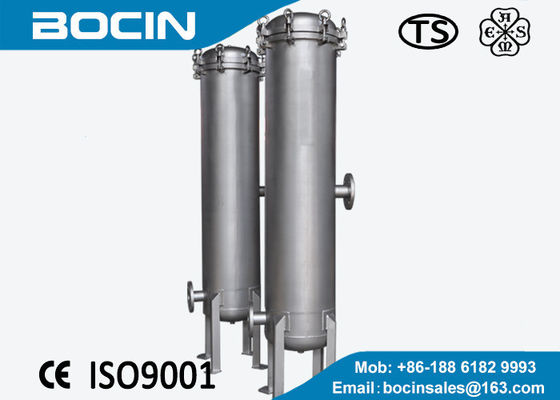

Logement à hautes températures et à haute pression de filtre de cartouche pour la filtration de gaz
U- - Filtre à hautes températures/à haute pression de série de la GQ JM de gaz convient à l'état spécial, la pression plus grande la température de se réunir et travailler. La gamme de pression d'utilisation de la barre 25-400, température ambiante de fonctionnement est 80 | le ℃ 600, et a obtenu la sécurité et la fiabilité de l'ordre du disque.
Le filtre de série adopte la maille se pliante en métal ou le métal a senti le filtre, peut satisfaire la différence de pression et le niveau supérieur élevés de porter la quantité, et se relie entièrement. A été très utilisé en pétrole, produit pétrochimique, le gaz, des véhicules à moteur naturels, aviation, espace et d'autres champs, Han Nick prend pour des années étées dans le domaine d'à hautes températures et le fluide à haute pression maintient sa position en tant que leader de l'industrie.
Paramètres techniques :
Milieu de filtration : l'eau, produits chimiques, eau, air, azote, oxygène, hydrogène, etc.
Matériel de Shell : CS, 304, 304 l, 316, 304 l, C276, 2205 ;
Précision de filtration : 1 millimètre | 50 millimètres
Normes : critères en acier de filtre de traitement de récipient et d'eau à pression, ASME « U »
Débit unitaire (m3/min) | Élément filtrant | Admission/débouché | Diametion (millimètre) | Poids (kilogramme) | ||||||
Quantité | Longueur | d (millimètre) | connexion | A | B | C | D | L | ||
1 | 1 | 5 〃 | DN25 | Bride ou bride | 250 | 370 | 102 | 222 | 5 | |
2 | 10 〃 | 370 | 510 | 6 | ||||||
4 | 20 〃 | DN40 | 610 | 760 | 8 | |||||
6 | 3 | 10 〃 | DN50 | Bride | 286 | 400 | 780 | 184 | 444 | 21 |
344 | 15 | |||||||||
10 | 20 〃 | DN65 | 296 | 640 | 1050 | 444 | 16 | |||
344 | 23 | |||||||||
15 | 5 | DN80 | 376 | 653 | 1170 | 234 | 494 | 36 | ||
414 | 32 | |||||||||
20 | DN100 | 391 | 1210 | 494 | 39 | |||||
414 | 35 | |||||||||
30 | 7 | 663 | 1260 | 274 | 534 | 46 | ||||
454 | 42 | |||||||||
40 | 9 | DN125 | 415 | 685 | 1330 | 306 | 566 | 60 | ||
506 | 55 | |||||||||
60 | 12 | 424 | 698 | 1350 | 356 | 616 | 69 | |||
556 | 64 | |||||||||
15 | 710 | 1410 | 406 | 666 | 89 | |||||
606 | 80 | |||||||||
80 | 434 | 1440 | 666 | 93 | ||||||
606 | 84 | |||||||||
19 | DN150 | 444 | 666 | 94 | ||||||
606 | 85 | |||||||||
100 | 666 | 94 | ||||||||
606 | 85 | |||||||||
120 | 29 | 468 | 735 | 1560 | 506 | 766 | 139 | |||
726 | 125 | |||||||||
140 | DN200 | 498 | 1610 | 766 | 144 | |||||
726 | 130 |
